1. Введення продукту
2. Функція продукту
Переваги
розмір:Розмір діагоналі 0.96- дюймів робить його дуже компактним і придатним для додатків із обмеженим простором.
1. роздільна здатність:Зазвичай має вищу роздільну здатність, наприклад 128x64 або 160x80 пікселів, здатну відображати чіткі зображення та текст.
2. Кольоровий дисплей:Більшість 0.96 TFT здатні відображати різні кольори, забезпечуючи багаті візуальні ефекти.
3. Інтерфейс:Зазвичай підтримує протоколи зв’язку, такі як SPI (Serial Peripheral Interface) або I2C (Serial Bus), що зручно для підключення до мікроконтролерів або інших електронних пристроїв.
4. Низьке енергоспоживання:У порівнянні з іншими технологіями відображення, TFT LCD показує хороші показники споживання енергії та підходить для тривалого використання.
0.96 TFT LCD широко використовується в багатьох сценаріях завдяки своєму малому розміру та гарній продуктивності дисплея. Ось кілька типових сценаріїв застосування:
Вбудовані системи:У проектах плат розробки, таких як Arduino та Raspberry Pi, він використовується для відображення даних датчиків, інформації про стан та інтерфейсів користувача.
Портативні пристрої:У розумних годинниках, пристроях моніторингу здоров’я (таких як монітори серцевого ритму, крокоміри) він використовується для відображення часу, даних про стан здоров’я та сповіщень.
Побутова електроніка:В електронних іграшках, ігрових приставках та інших невеликих електронних виробах він використовується для відображення ігрових екранів або інтерактивних інтерфейсів.
Промисловий контроль:На панелі керування промислового обладнання він використовується для відображення робочого стану, інформації про тривогу та параметрів системи.
Домашня автоматизація: у пристроях розумного будинку він використовується для відображення такої інформації, як температура, вологість і стан освітлення.
Автомобільна електроніка:На автомобільних дисплеях він використовується для відображення навігаційної інформації, стану автомобіля та інтерфейсів розважальної системи.
Медичні прилади:У портативних медичних пристроях він використовується для відображення даних моніторингу пацієнта та стану пристрою.
Пристрої IoT:У програмах IoT він використовується для відображення стану пристрою, даних датчиків та інтерфейсів взаємодії з користувачем.
4.Вимоги
Спосіб використання
1. Підготуйте матеріали
0.96-дюймовий РК-модуль TFT
Мікроконтролер (наприклад, Arduino, Raspberry Pi тощо)
З'єднувальний провід (провід Dupont)
Джерело живлення (при необхідності)
2. Апаратне підключення
З’єднувальні контакти: підключіть його до мікроконтролера відповідно до визначення контактів РК-модуля. Загальні контакти включають:
VCC: позитивне джерело живлення (зазвичай 3,3 В або 5 В)
GND: негативний джерело живлення
SCL: тактовий сигнал (зазвичай підключається до контакту SCL мікроконтролера)
SDA: лінія даних (зазвичай підключена до контакту SDA мікроконтролера)
RES: PIN-код скидання (необов’язково)
DC/RS: контакт для вибору даних/команд (опціонально)
CS: контакт для вибору мікросхеми (необов’язково)
3. Встановити бібліотеку
Arduino: якщо ви використовуєте Arduino, ви можете встановити відповідні бібліотеки через Arduino IDE, як-от бібліотеки Adafruit_GFX і Adafruit_ST7735, для підтримки роботи TFT LCD.
Raspberry Pi: для керування дисплеєм можна використовувати бібліотеки Python, такі як Pillow і ST7735.
4. Напишіть код
Ініціалізувати РК-дисплей: ініціалізувати РК-дисплей у коді та встановити параметри відображення.
Малювати вміст: використовуйте функції, надані бібліотекою, щоб малювати текст, графіку або зображення. Наприклад:
Відображення тексту: lcd.print("Hello World");
Намалювати графіку: lcd.drawLine(x1, y1, x2, y2, колір);
5. Завантажте код
Завантажте написаний код на мікроконтролер і переконайтеся, що підключення правильні.
6. Тестовий дисплей
Запустіть програму, щоб перевірити, чи РК-дисплей нормально відображає вміст. Якщо ні, перевірте підключення та налаштування в коді.
7. Налагодження та оптимізація
За потреби налаштуйте вміст дисплея, колір і макет, щоб забезпечити зручний інтерфейс користувача.
5. параметр продукту (специфікація)
|

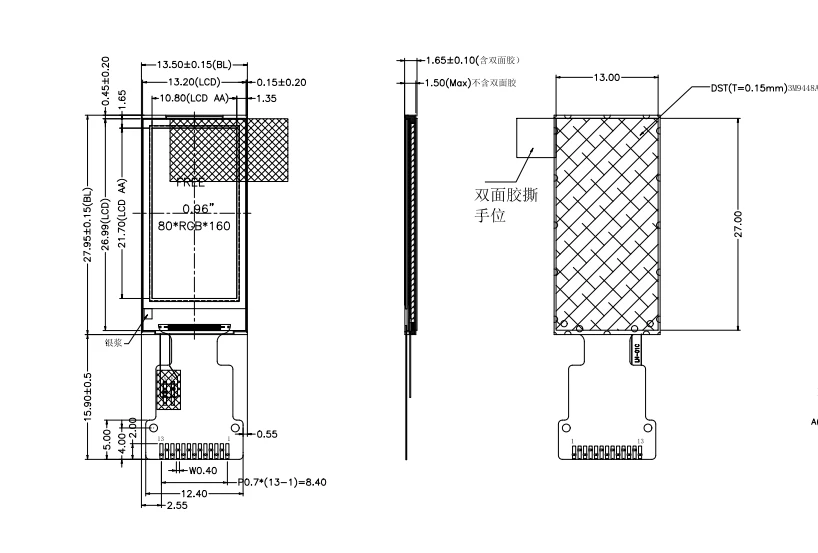

Габаритний розмір модуля: 13,5 (Ш) * 27,95 (В) * 1,65 (Т) мм
|
LCD AA: 10,8×21,7мм |
| Розмір РК-дисплея: 0.96 дюймів | Роздільна здатність: 80(RGB)X160 |
| Драйвер IC: ST7735S |
Тип драйвера підсвічування: Power/3.1V/HITE |
| Інтерфейс: 4W/4 SPI | Підсвічування: Білий світлодіод |
|
PIN-код |
СИМВОЛ |
 |
|
1 |
NC |
|
|
2 |
NC |
|
|
3 |
CS |
|
|
4 |
ПДР |
|
|
5 |
SCL |
|
|
6 |
RS |
|
|
7 |
ВІДПОЧИНОК |
|
|
8 |
CS |
|
|
9 |
NC |
|
|
10 |
VDD |
|
|
11 |
LEDK |
|
|
12 |
LEDA |
|
|
13 |
GND | |
|
|
|
|
|
|
|
