вступ
Монохромний РК-дисплей Spi 240*160 широко використовується у вбудованих системах, промисловому контролі, побутовій електроніці та інших галузях. Дисплей має роздільну здатність 240 × 160, забезпечуючи чіткі та стабільні ефекти відображення, що дуже підходить для різних пристроїв, які вимагають чіткого зображення та подання тексту.

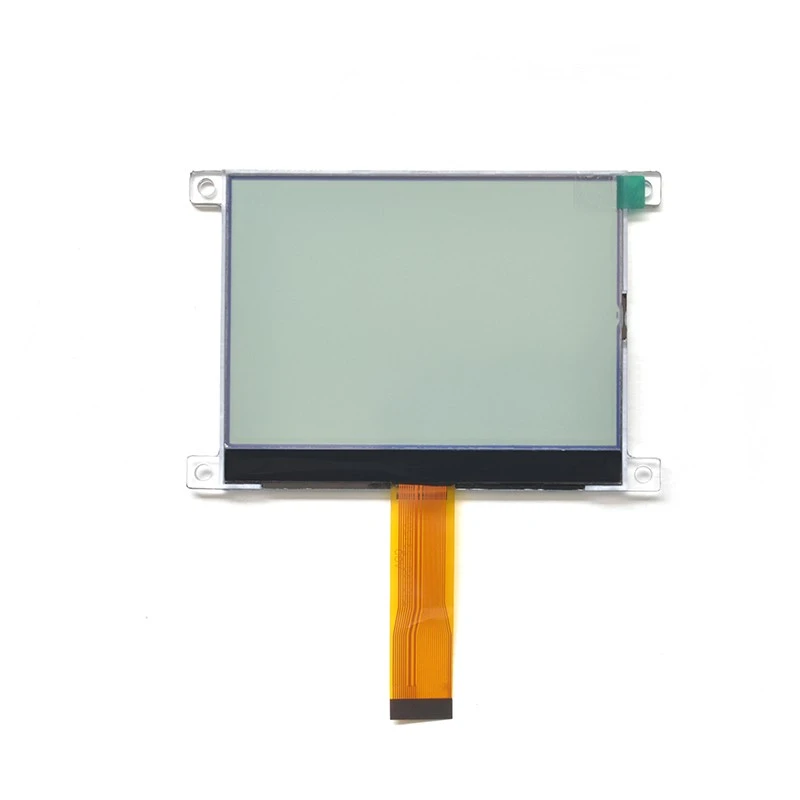

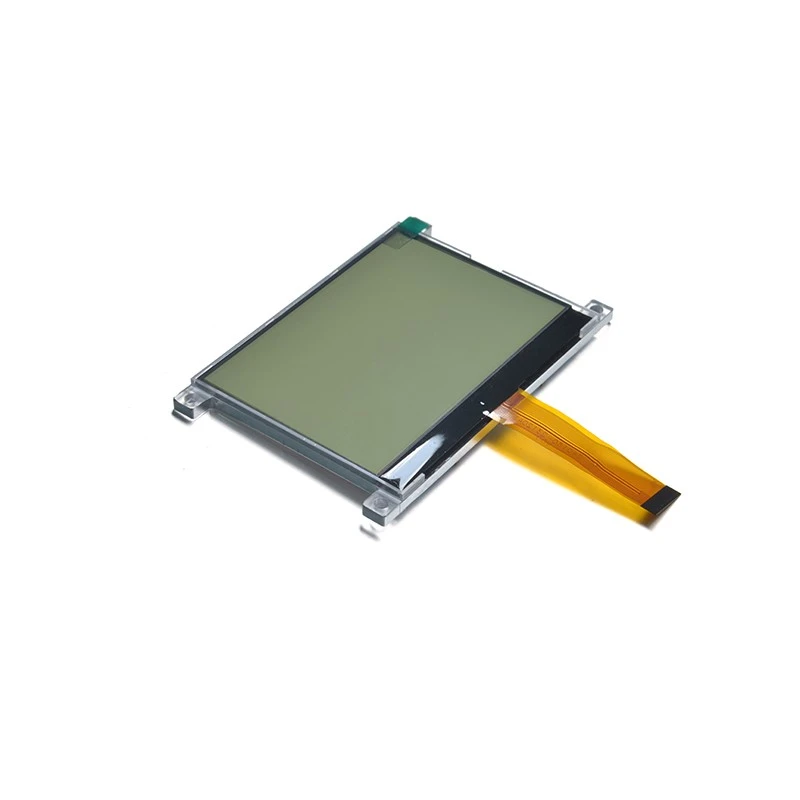

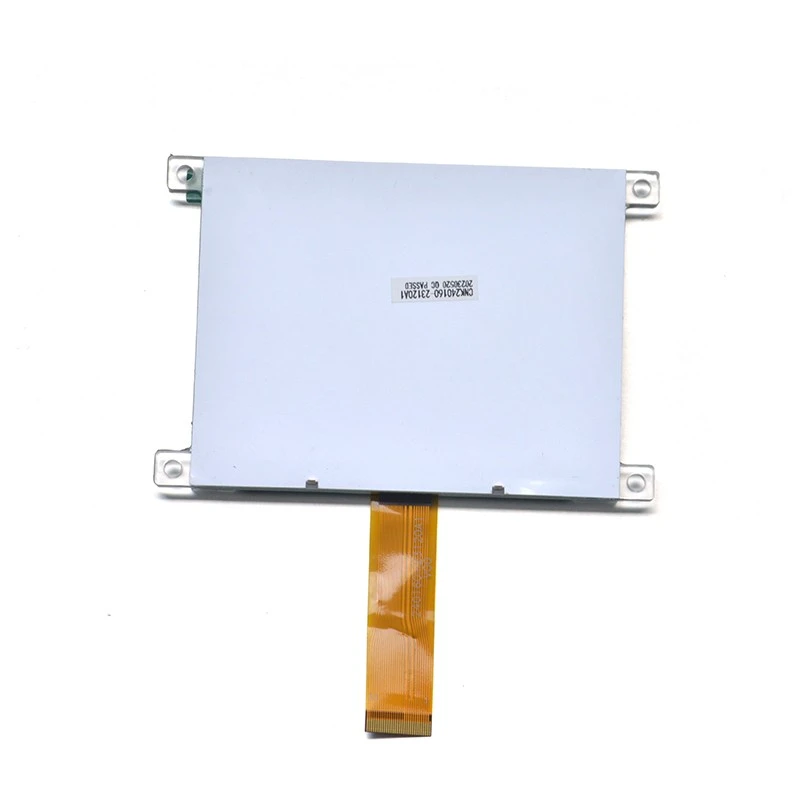

1. продукт зображення
2.Особливість продукту
Дисплей з високою роздільною здатністю
Монохромний РК-дисплей Spi 240*160 має роздільну здатність до 240x160, який може відображати чіткіші та детальніші зображення та текст, ніж традиційні дисплеї з низькою роздільною здатністю.
Широкий кут огляду
У нашому дисплеї використовується вдосконалена технологія IPS (In-Plane Switching) або інші подібні технології широкого кута огляду, щоб гарантувати, що молекули рідкого кристала зберігають відносно узгоджені оптичні властивості під різними кутами, тим самим ефективно зменшуючи спотворення кольору та ослаблення яскравості під різними кутами огляду.
Відмінна сумісність
Наш дисплей має сильну сумісність і підтримує низку поширених контролерів і мікропроцесорів. Незалежно від того, чи це малопотужний 8-розрядний мікроконтролер чи потужний 32-розрядний процесор, його можна легко підключити до дисплея для передачі даних і операцій керування.
Вбудовані системи та інтелектуальне обладнання
Монохромний РК-дисплей SPI 240*160 широко використовується у вбудованих системах. Завдяки низькому енергоспоживанню та здатності ефективної передачі інтерфейсу SPI він є ідеальним дисплеєм у мікроконтролерних і однокристальних комп’ютерних системах.
Промислове обладнання та панелі керування
У промисловому обладнанні автоматизації та системах керування наші дисплеї широко використовуються в різних панелях керування та модулях відображення завдяки їх високій надійності та стабільності.
Медичне обладнання
Наші дисплеї також широко використовуються в медичному обладнанні, особливо в портативному обладнанні для моніторингу, діагностичних приладах та інструментах управління здоров’ям.
Побутова електроніка
У сфері споживчої електроніки наші дисплеї використовуються в різних невеликих побутових електронних виробах, таких як електронні годинники, електронні мітки, пульти дистанційного керування, ігрові консолі тощо.
Прилади та вимірювальна техніка
У різних приладах і вимірювальному обладнанні наші продукти часто використовуються для відображення даних вимірювань, інформації про тривогу, робочого стану та налаштувань параметрів.

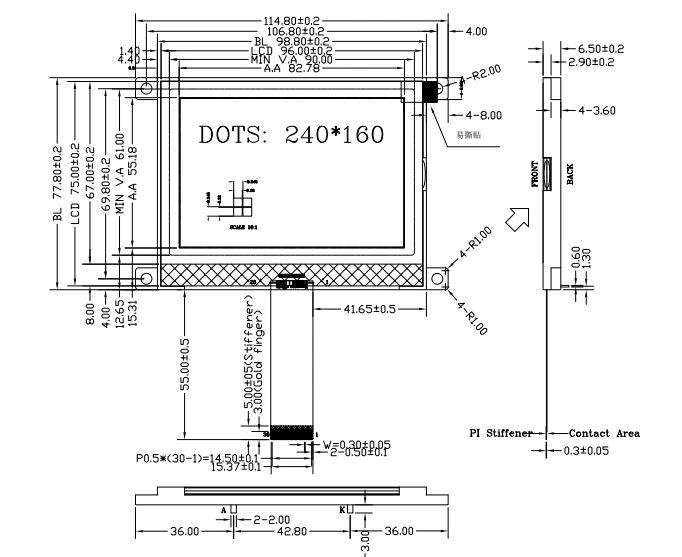

4. параметр продукту (специфікація)
|
Розмір модуля: 115 (Ш) × 77,8 (В) × 6,5 (Т) мм |
Область огляду дисплея: 90 (Ш) × 61 (В) мм |
|
Тип РК-дисплея: FSTN/ПОЗИТИВНИЙ/ТРАНФЛЕКТИВНИЙ |
Кут огляду: 6 годин |
|
Драйвер IC:UC1628C |
Тип драйвера підсвічування: Power/3.0+/-0.2V/White |
|
З'єднання постійного струму з постійним струмом: вбудоване |
Вага: уточнюється |
|
PIN-код |
СИМВОЛ |
PIN-код |
СИМВОЛ |
|
|
1 |
ESD |
16 |
BM0 |
|
|
2 |
TST4 |
17 |
BM1 |
|
|
3 |
D7 |
18 |
VSS |
|
|
4 |
D6 |
19 |
VSS |
|
|
5 |
D5 |
20 |
VDD |
|
|
6 |
D4 |
21 |
VDD |
|
|
7 |
D3 |
22 |
VDD |
|
|
8 |
D2 |
23 |
VLCDIN |
|
|
9 |
D1 |
24 |
VLCDOUT |
|
|
10 |
D0 |
25 |
VB0- |
|
|
11 |
RST |
26 |
VB1- |
|
|
12 |
CS0 |
27 |
VB1+ |
|
|
13 |
CD |
28 |
VD0+ |
|
|
14 |
WR0 |
39 |
ESD |
|
|
15 |
WR1 |
30 |
NC |
Обслуговування клієнтів
FAQ
З: Що таке монохромний РК-дисплей SPI 240x160?
В: Відповідь: Монохромний РК-дисплей SPI 240x160 — це тип рідкокристалічного дисплея (РК), який має роздільну здатність 240 пікселів по горизонталі та 160 пікселів по вертикалі, відображаючи зображення в одному кольорі (монохромному). Він використовує протокол зв’язку Serial Peripheral Interface (SPI) для передачі даних між мікроконтролером і дисплеєм.
З: Що означає «SPI» в контексті цього дисплея?
A: SPI (Serial Peripheral Interface) — це протокол зв’язку, який забезпечує високу швидкість передачі даних між мікроконтролером (або іншим пристроєм) і дисплеєм. Він використовує послідовний інтерфейс із меншою кількістю контактів порівняно з паралельним зв’язком, що робить його ідеальним для вбудованих систем з обмеженою кількістю контактів GPIO.
З: У чому перевага монохромного РК-дисплея?
A: Монохромний РК-дисплей простіше та дешевше у виготовленні порівняно з кольоровими дисплеями. Він споживає менше електроенергії, забезпечує вищий контраст для зручності читання та ідеально підходить для додатків, де колір не потрібен, наприклад для основного тексту чи простих графічних дисплеїв у вбудованих системах.
З: Який типовий варіант використання монохромного РК-дисплея SPI 240x160?
A: Цей тип дисплеїв зазвичай використовується у вбудованих системах з низьким енергоспоживанням, портативних пристроях, медичному обладнанні, промисловому застосуванні та проектах DIY, де потрібно відображати просту графіку чи текст, як-от цифрові годинники, індикатори стану та невеликі панелі керування. .
Q: Як роздільна здатність 240x160 впливає на якість зображення?
В: З роздільною здатністю 240x160 дисплей може відображати чіткий текст і базову графіку, але якість зображення не така деталізована, як кольорові дисплеї з вищою роздільною здатністю. Цього достатньо для додатків, де простота та ясність важливіші за зображення високої чіткості.
З: Чи може монохромний РК-дисплей SPI 240x160 відображати графіку?
В: Так, монохромний РК-дисплей SPI 240x160 може відображати просту графіку, наприклад піктограми, логотипи або фігури, але через свою монохромність він буде обмежений простою чорно-білою графікою або графікою у відтінках сірого. Складні зображення або повноколірна графіка не підходять для цього дисплея.
З: Яке типове енергоспоживання монохромного РК-дисплея SPI 240x160?
A: Енергоспоживання залежить від таких факторів, як яскравість дисплея та використання, але загалом монохромні РК-дисплеї потребують менше електроенергії порівняно з кольоровими дисплеями. Зазвичай вони споживають від 5 до 30 мА залежно від налаштувань підсвічування, що робить їх придатними для пристроїв із живленням від акумулятора.
