1. Введення продукту

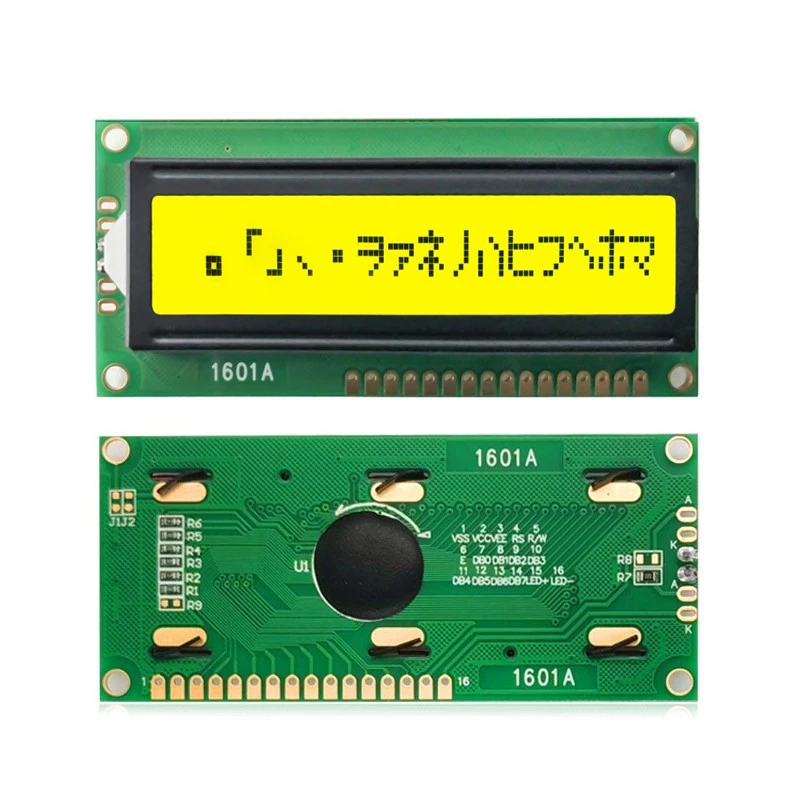

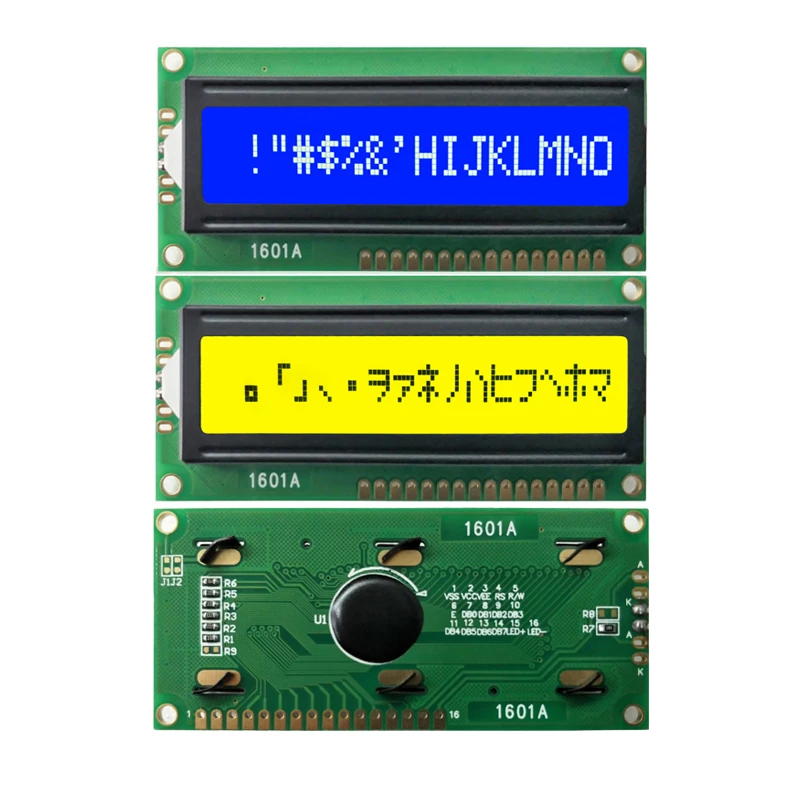

РК-дисплей 16x1 – це мініатюрний РК-дисплей, який широко використовується в різних електронних продуктах, таких як розумні годинники, контролери сценічного освітлення, гвинтові машини, портативні електронні пристрої тощо. Він приймає символ 16- × {{3 }}структура лінійного відображення, РК-модуль 1601 має високий рівень інтеграції та низьке енергоспоживання та підходить для сцен, які потребують відображення короткої інформації.
2.Особливості продукту та застосування
Мініатюризація:Компактний розмір, підходить для установки в пристрої з обмеженим простором.
Низьке енергоспоживання: використання технології РК-дисплея, низьке енергоспоживання, подовжений термін служби акумулятора.
Висока інтеграція:Інтегрує дисплей, схему приводу та логіку керування, спрощуючи складність конструкції.
1601LCM широко використовується в різних невеликих інструментах, лічильниках, споживчих електронних виробах і вбудованих системах, таких як електронні ваги, термометри, електронні вимірювачі артеріального тиску, розумні браслети тощо. Його стисла форма дисплея підходить для відображення простої текстової інформації або чисел.
Розумні носимі пристрої:наприклад розумні годинники, обладнання для моніторингу здоров’я.
Портативні інструменти:такі як портативні вимірювальні прилади, електронне ігрове обладнання.
Побутова електроніка:такі як електронні ваги, маленькі калькулятори тощо.
6. параметр продукту (специфікація)
|

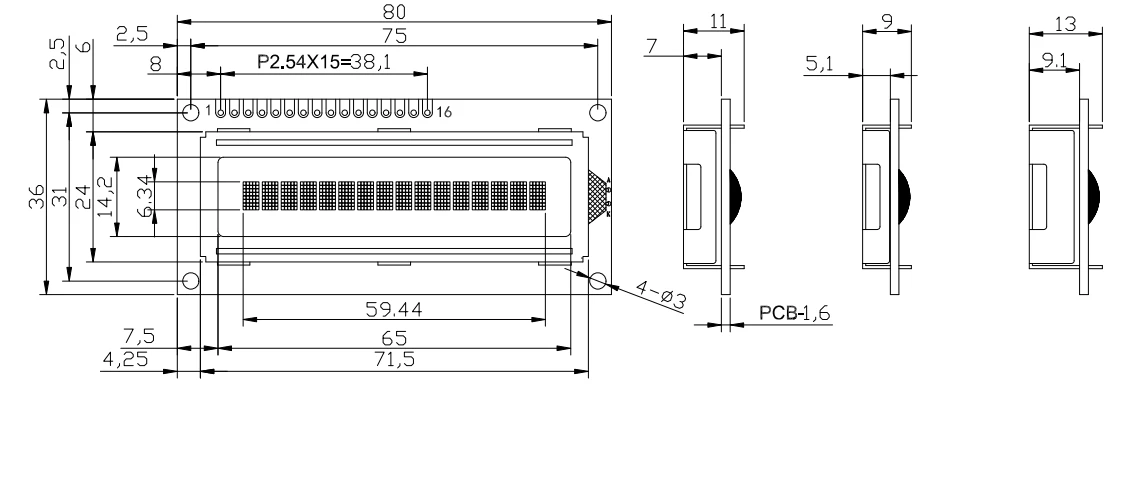

Розмір модуля: 80X36X (13/11/9) мм |
Зона огляду дисплея: 65X14,2 мм |
|
Тип РК-дисплея: STN/ПОЗИТИВНИЙ/ТРАНСФЛЕКТИВНИЙ |
Кут огляду: 6 годин |
|
Драйвер IC: SPLC780D АБО еквівалент (AIP31066) |
Тип драйвера підсвічування: Power/3.1V/HITE |
|
Схема постійного струму: вбудована |
Вага: уточнюється |
|
PIN-код |
СИМВОЛ |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
