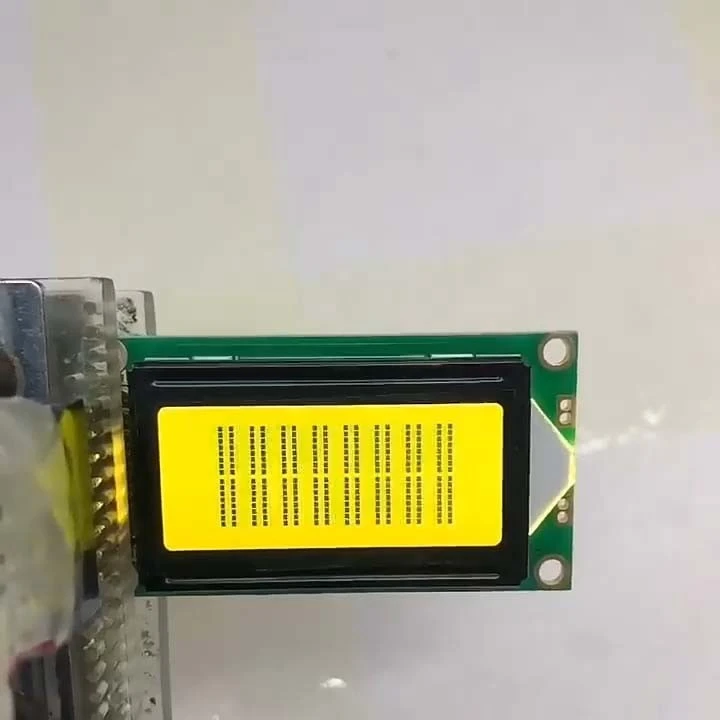

0802 РК-дисплей — це звичайний РК-модуль 8x2 символів.
Він використовує технологію COB (Chip on Board) для безпосереднього розміщення чіпа драйвера на нижній платі модуля, тому він має компактний дизайн і стабільну продуктивність. Він складається з LCD + PCB + світлодіодне підсвічування + електронні компоненти
0802A РК-модуль — це матричний РК-модуль, який спеціально використовується для відображення літер, цифрових елементів, символів тощо. Він розділений на два режими передачі: 4-бітовий/8-бітовий режим передачі даних.
Забезпечує матричний режим 5×7 + курсор. Забезпечує буфер даних відображення DDRAM, генератор символів CGROM і генератор символів CGRAM. CGRAM можна використовувати для зберігання даних шрифту розміром до 8 5×8 матричних графічних символів, визначених вами. Забезпечує багаті налаштування команд: чіткий дисплей; повернення курсору до початкової точки; ввімкнення/вимкнення дисплея; увімкнути/вимкнути курсор; блимання символів на дисплеї; зміщення курсору; елемент зміщення дисплея тощо.
1. Введення продукту
2. Функція продукту
Відображення символів:Може відображати інформацію про символи, включаючи цифри, літери та символи.
Проста операція:Підходить для загального відображення тексту, простий у управлінні та експлуатації.
Низька вартість:Низька вартість виробництва, підходить для великомасштабного виробництва та застосування.
Висока стабільність:Використовує технологію COB, яка забезпечує стабільність і надійність.
Зручність:Забезпечує простий інтерфейс, легко підключається до різних контролерів і мікропроцесорів.
Може відображати лише інформацію про символи, не підходить для відображення складних зображень.
Обмежена роздільна здатність, обмежена інформація на дисплеї.
8*2 РК-модуль Його розмір і кількість символів обмежують його використання невеликими дисплеями.
Мікрохвильові печі та пральні машини:У багатьох побутових приладах на панелях керування використовуються рідкокристалічні дисплеї 8x2, щоб користувачі могли переглядати налаштування та стан.
Кавоварки:У деяких вдосконалених кавомашинах РК-дисплеї 0802 можна використовувати для відображення параметрів меню та вибору напоїв.
Портативні медичні прилади:У багатьох медичних пристроях, таких як глюкометри та монітори серцевого ритму, РК-дисплеї 0802 використовують для відображення фізіологічних даних пацієнтів та інструкцій з експлуатації.
Лабораторні інструменти:У лабораторному обладнанні рідкокристалічні дисплеї 0802 використовуються для відображення ходу експерименту та результатів вимірювань.
Навчальні продукти програмування:У деяких базових інструментах та іграшках для навчання програмуванню РК-дисплеї 0802 використовуються для відображення результатів, що робить навчання більш цікавим та інтерактивним.
Програмування роботів:Деякі роботи-програмісти використовують РК-дисплеї 0802 для відображення інструкцій і стану.
Сканери штрих-кодів:У пристроях сканування штрих-кодів РК-дисплеї 0802 можна використовувати для відображення результатів сканування та зворотного зв’язку з інформацією.
Обладнання для управління полицями:Деяке обладнання в системах управління складом використовує РК-дисплеї 0802 як модулі відображення інформації для надання інформації про стан запасів і підтвердження.
5. параметр продукту (специфікація)
|
Розмір модуля: 58..5X32.5X13.3 мм |
Зона огляду дисплея: 38X16 мм |
|
Тип РК-дисплея: STN/ПОЗИТИВНИЙ/ТРАНСФЛЕКТИВНИЙ |
Кут огляду: 6 годин |
|
Драйвер IC: ST7920 АБО еквівалент |
Тип драйвера підсвічування: Power/3.1V/HITE |
|
Схема постійного струму: вбудована |
Вага: уточнюється |
|
PIN-код |
СИМВОЛ |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
БД0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
