Ознайомлення з продуктом

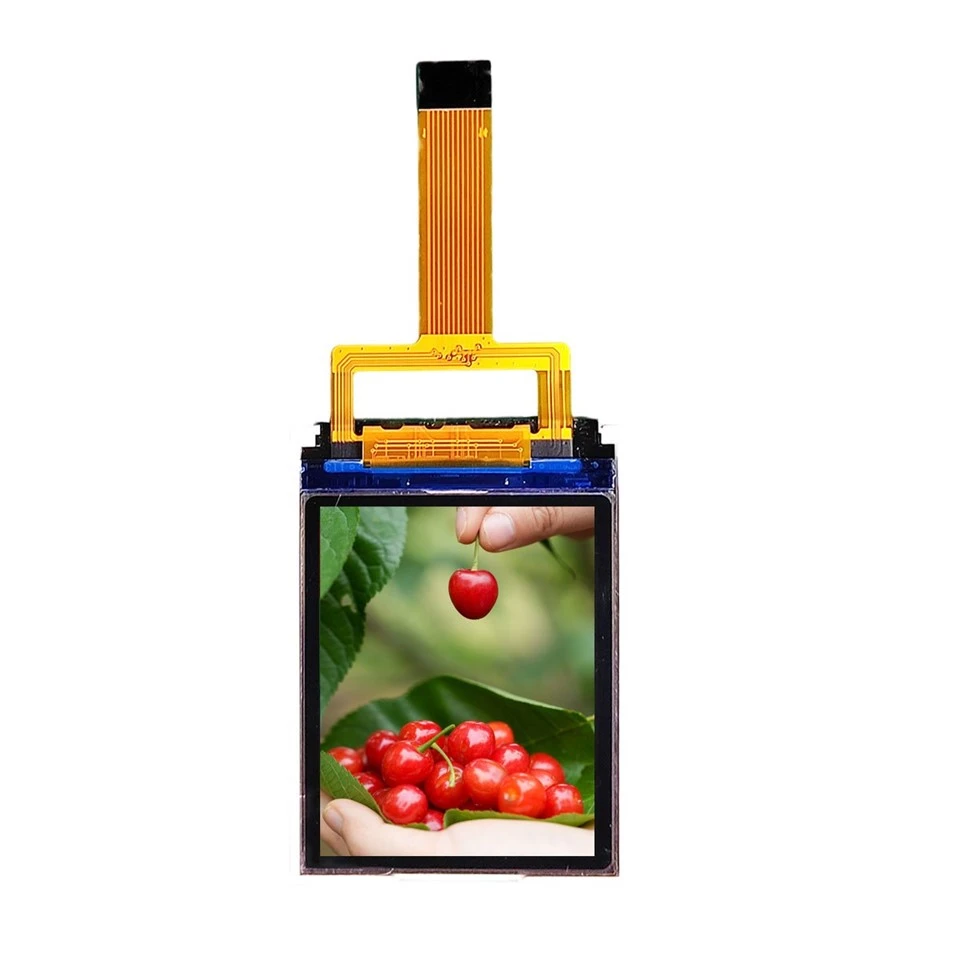

1.77 tft LCD
— це невеликий кольоровий рідкокристалічний дисплей із широко використовуваною роздільною здатністю 128*(RGB)160. Довжина по діагоналі 4,5 см.
arduino 1.77 tft LCD екран
відноситься до невеликого кольорового рідкокристалічного дисплея, сумісного з платою розробки Arduino. Кольоровий дисплей може в основному завершити перемикання екрану та підвищити інтерактивність інтерфейсу.
tft 1.77
називається відповідно до розміру екрана, який зазвичай розпливчастий. Розробники продукту повинні надати зарезервований розмір екрана та дозволити нам надати альтернативні еталонні екрани, які можуть сприяти більш ефективному розвитку продукту.
Параметр 1.77 tft LCD (специфікація)
|

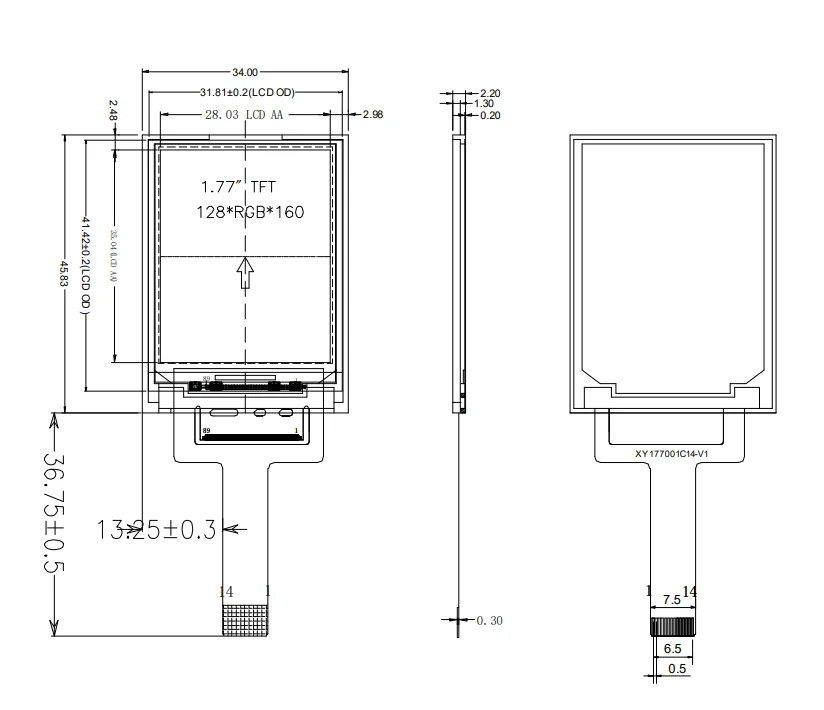

Розмір модуля: 34*45,83*2,20 |
LCD AA :29.03*36.04 |
| Розмір LCD: 1,77 дюйма | Роздільна здатність: 128RGB x 160 точок |
| Драйвер IC: ST7735S |
Тип драйвера підсвічування: Power/3.3V/5V/HITE |
| Інтерфейс: SPI4W | Крок пікселя (Ш*В): 0,073*0,219 |
|
PIN-код |
СИМВОЛ |
|
|
1 |
NC | |
|
2 |
GND |
|
|
3 |
K |
|
|
4 |
A |
|
|
5 |
GND |
|
|
6 |
RST |
|
|
7 |
AO |
|
|
8 |
ПДР | |
|
9 |
SCK | |
|
10 |
VCC | |
|
11 |
IOVCC | |
|
12 |
CS | |
|
13 |
GND | |
|
14 |
NC |
