3,2-дюймовий tft РК-дисплей

3,2-дюймовий TFT-дисплей — це РК-екран TFT з діагоналлю приблизно 8,1 см і роздільною здатністю 240×320 (QVGA). 3,2-дюймовий TFT-дисплей Параметр (специфікація)

Послати повідомлення

Опис

Технічні параметри

Ознайомлення з продуктом

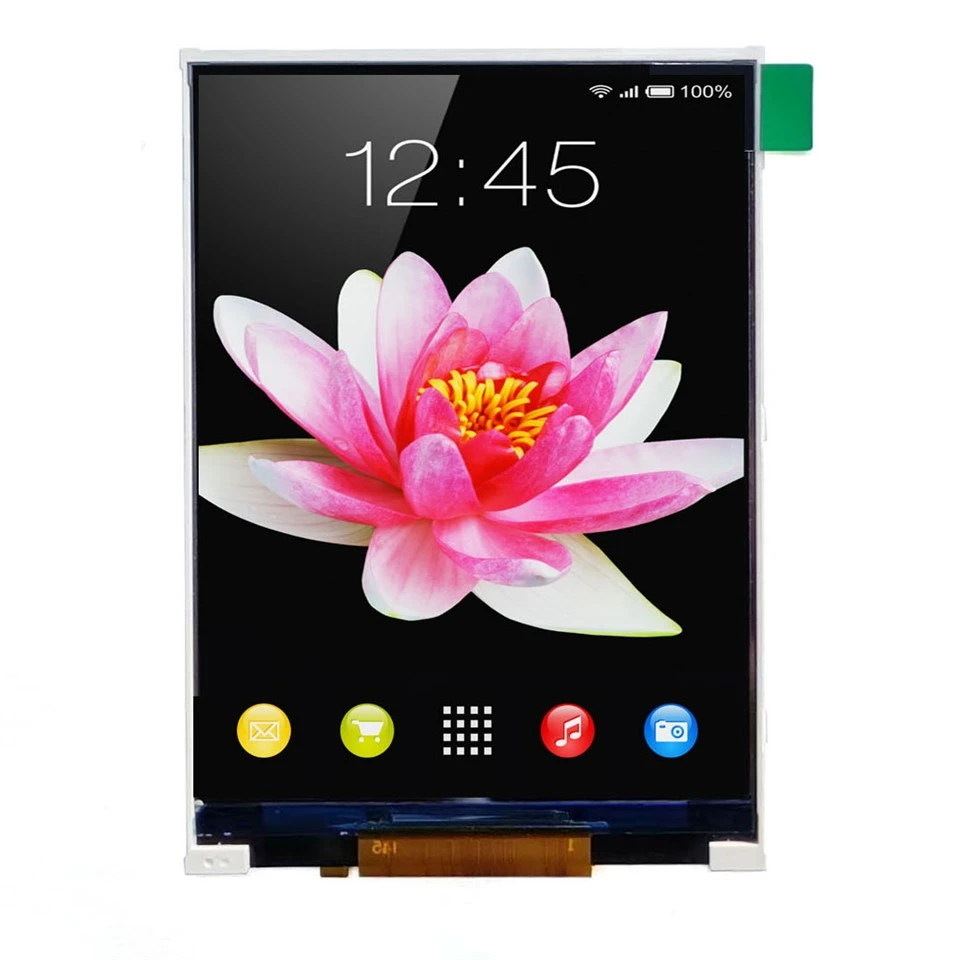

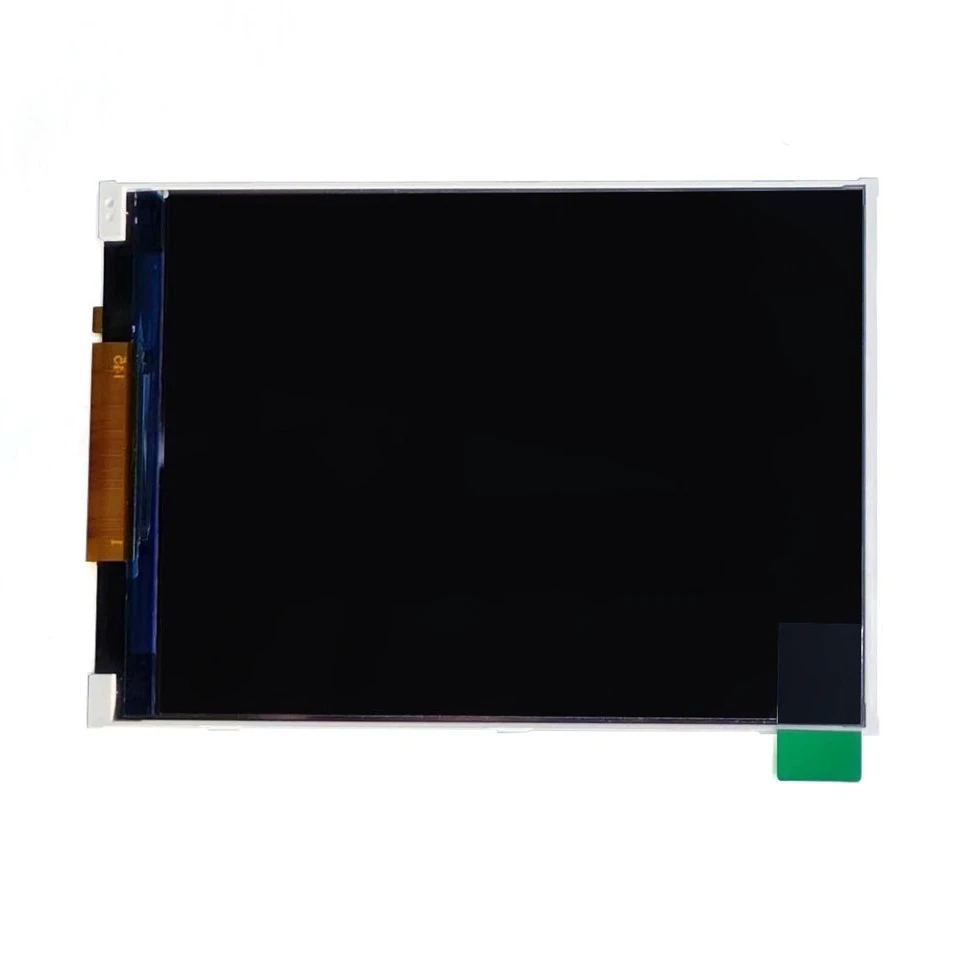

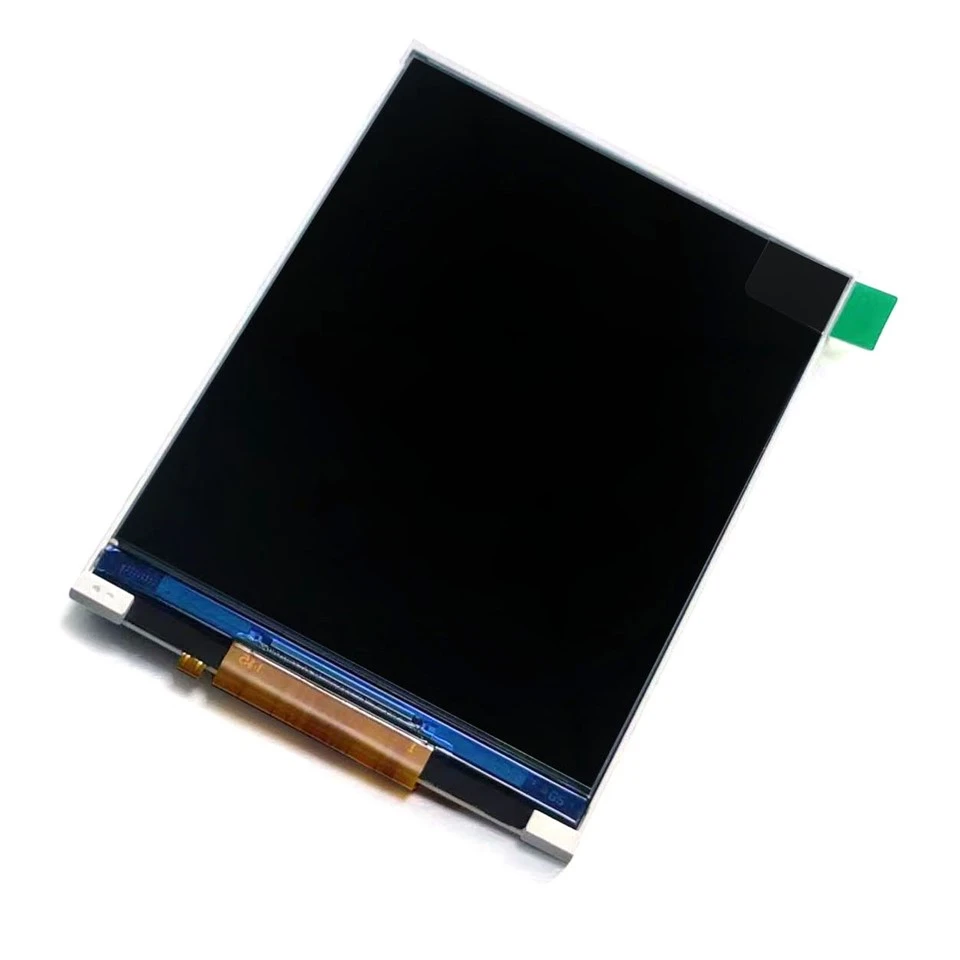

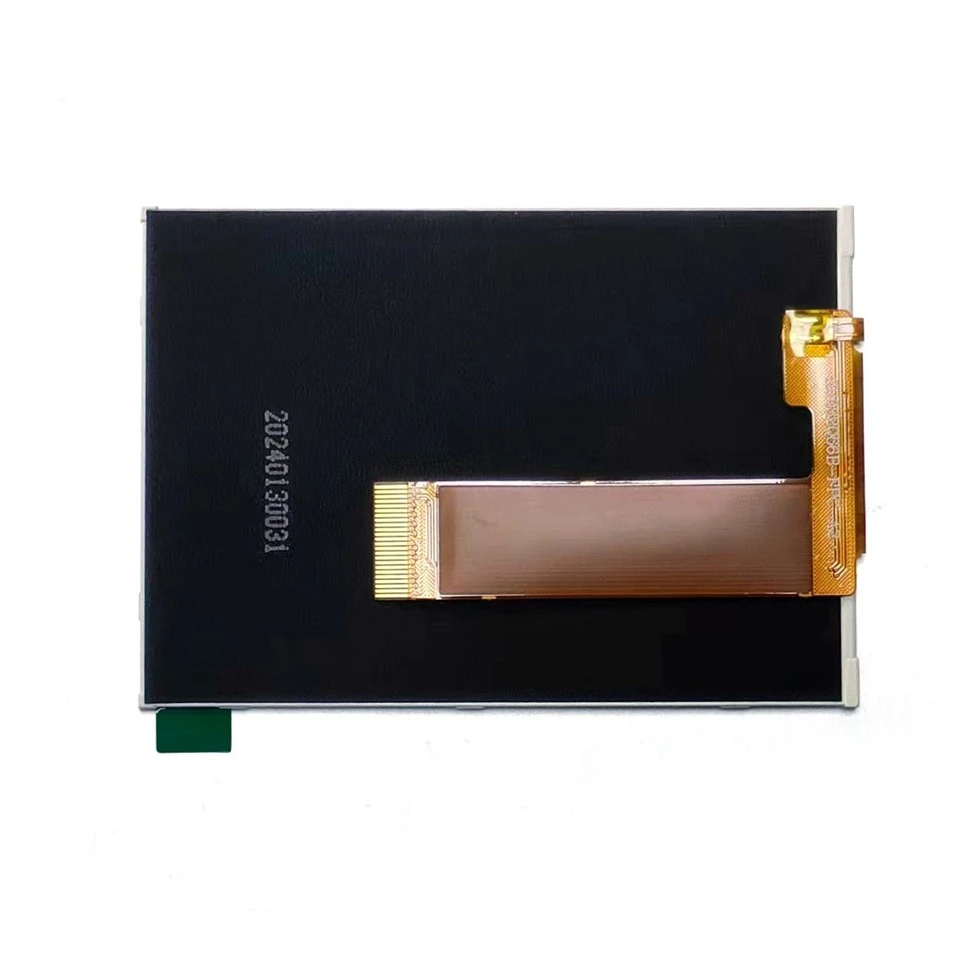

3,2-дюймовий TFT дисплей

являє собою TFT LCD екран з довжиною діагоналі близько 8,1 см і роздільною здатністю 240×320 (QVGA)

3,2-дюймовий TFT LCD

це дуже відповідний дисплей малого-потужного, малого та середнього-розміру з роздільною здатністю 320×240 пікселів.

3,2-дюймовий сенсорний РК-дисплей 320x240

можна налаштувати. Сенсорний екран поділяється на ємнісний екран і резистивний екран. Він зазвичай використовується в іграшках, ігрових приставках, інструментах і лічильниках.

Дисплей 3.2 tftПараметр (специфікація)

Розмір модуля: 53,6 (Ш) * 76 (В) * 2,4 (Т)	LCD AA: 48,6 (Ш) * 64,8 (В)
Розмір LCD: 3,2 дюйма	Роздільна здатність: 16х2 пікселів
Драйвер IC: ILI9340X	Тип драйвера підсвічування: Power/3.3V/5V/HITE
Інтерфейс: MCU8BIT	Підсвічування: Білий світлодіод

PIN-код	СИМВОЛ
1-2	GND
3	LEDA
4	LEDK
5-6	VDD
7	GND
8	TE
9	CS
10	RS
11	WR
12	RD
13	GND
14-21	DB0-DB7
22	СКИДАННЯ
23	GND
24	ID

lcd tft 3.2 Схожі товари

FAQ

Q: 3,2-дюймовий сенсорний РК-екран 320x240 не відображається чітко або має неправильні кольори. Що мені робити?

A: Проблеми з яскравістю: Перевірте, чи підсвічування екрана працює належним чином. Для підсвічування деяких дисплеїв може знадобитися зовнішнє джерело живлення.

Інверсія кольорів: якщо відображені кольори інвертовані, ви можете змінити код ініціалізації в бібліотеці драйверів LCD, щоб усунути проблему. Наприклад, ви можете змінити порядок каналів RGB.

Налаштування роздільної здатності: переконайтеся, що встановлено правильну роздільну здатність (наприклад, 320x240) і вона відповідає драйверу екрана.

Проблеми з підключенням: переконайтеся, що кабелі даних надійно підключені, особливо сигнальні кабелі для паралельного інтерфейсу.

Напруга джерела живлення: переконайтеся, що напруга джерела живлення правильна{0}}. Для РК-моніторів TFT зазвичай потрібне джерело живлення 3,3 В або 5 В.
